      —ПУ-PL Панель управления модификации PL

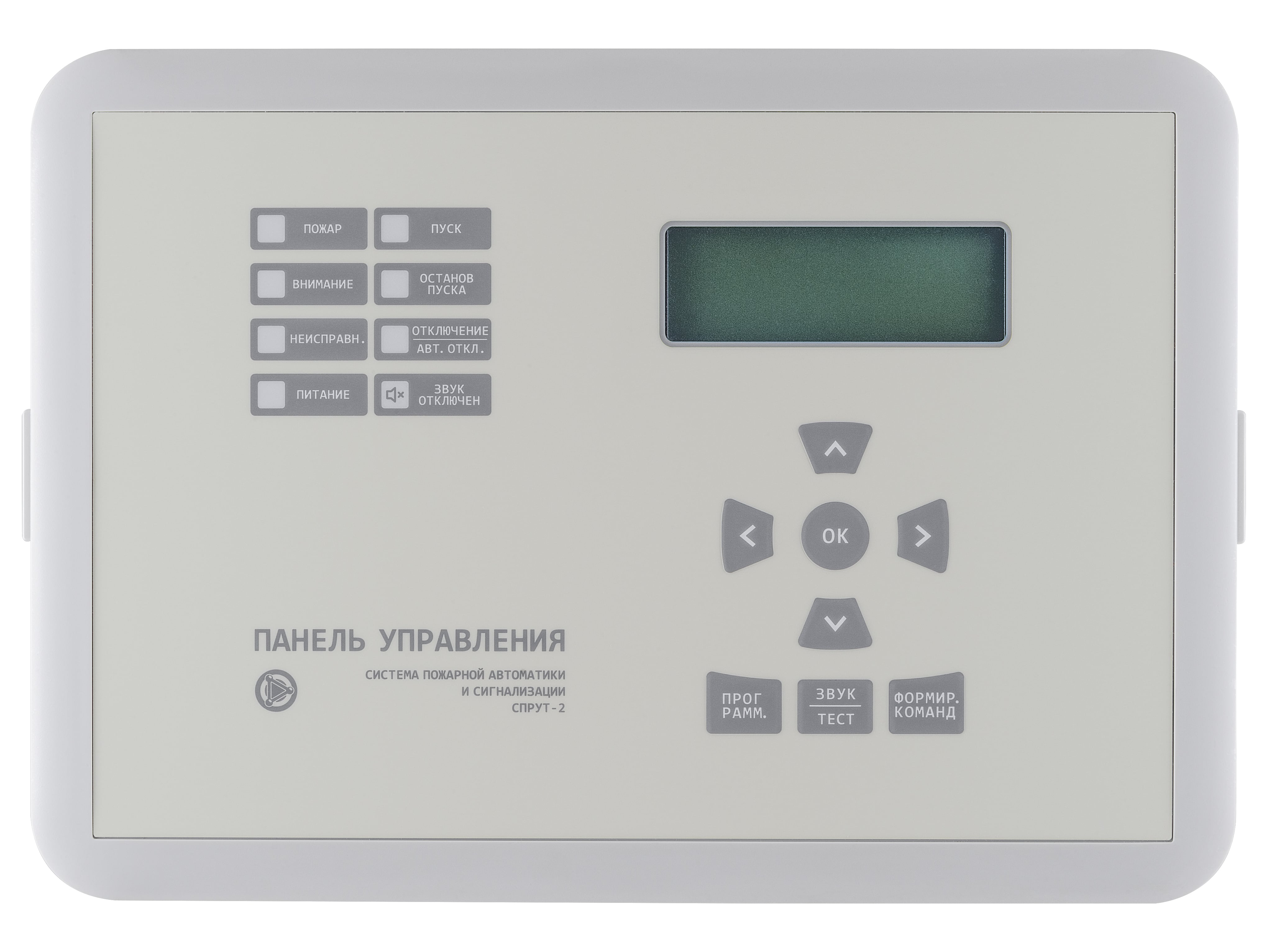

      ПУ-PL Панель управления модификации PL
      ПУ-PL Панель управления модификации PL

      ПУ-PL Панель управления модификации PL

      Подробности
      ПУ-PL Панель управления модификации PL
      • Описание
      • Технические характеристики
      • Скачать

      ПУ-PL предназначена для автоматического управления:

      • автоматического управления оборудованием пожаротушения (водяного, пенного, газового, порошкового, аэрозольного);
      • автоматического управления дымоудалением и вентиляцией;
      • автоматического управления оповещением;
      • автоматического управления технологическим оборудованием (в том числе насосами холодного водоснабжения, горячего водоснабжения, циркуляции отопления, подпитки отопления, дренажа);
      • работы в качестве пожарной сигнализации с безадресными извещателями;
      • работы в составе СПАС «СПРУТ-2».
       Управляемое оборудование:
      • Насосы: пожарный, спринклерный, дренчерный, дозаторы; жокей-насос; насосы хозяйственно-питьевого водоснабжения (ХВс), горячего водоснабжения (ГВС), циркуляции отопления (ЦО), подпитки отопления (ПО) и пр.
      • Устройства: компрессор; вентилятор; модуль; батарея; распределительное устройство, электрозадвижка; электроклапан; оповещатель; реле.
      • А также другие аналогичные устройства.

      Корпус ПУ-PL предусматривает врезную установку в дверь шкафа аппаратуры коммутации (ШАК). Сама панель не имеет встроенных шлейфов сигнализации и выходов управления, а использует панели расширения ПР-10.5, что позволяет расширить возможности по подключению до 20 шлейфов и до 10 устройств. Такая структура значительно упрощает подключение внешнего оборудования в случае применения в составе ШАК. При этом ПУ-PL имеет встроенный интерфейс RS-PR и выход =24В для электропитания ПР-10.5.

      ПУ-PL может работать как автономно, так и в составе Системы пожарной автоматики и сигнализации «СПРУТ-2».

      Для расширения возможностей системы допускается применять до 32 различных панелей управления ПУ/ПУ-PL/ПУМ/ (далее ПУ/ПУМ) в одной Системе «СПРУТ-2». При этом управление подключенными устройствами может запускаться по сигналам от других ПУ/ПУМ.

      Применяется только в составе ШАК.

      • ПУ-PL поддерживает дублированный интерфейс RS-485;
      • Для подключения внешнего оборудования используются панели расширения, работающие по протоколу RS-PR;
      • ПУ-PL обеспечивает работу до 20 шлейфов и до 10 устройств, подключаемых к панелям расширения, в зависимости от модели и количества установленных панелей расширения;
      • ПУ-PL обеспечивает управление такими устройствами как: спринклерный насос, дренчерный насос, насос-дозатор, жокей-насос, дренажный насос, насосы хозяйственно-питьевого водоснабжения (ХВС), горячего водоснабжения (ГВС), циркуляции отопления (ЦО), подпитки отопления (ПО), компрессор, вентилятор, модуль, батарея, распределительное устройство, электрозадвижка, электроклапан, оповещатель, реле и другие аналогичные устройства;
      • В ПУ-PL предусмотрен режим резервирования устройств, позволяющий в случае невыхода на режим основного устройства запускать резервное устройство. Также предусмотрена возможность автоматической смены основных и резервных устройств через задаваемый интервал времени (1-999 часов);
      • ПУ-PL имеет три встроенных реле для передачи сигналов «Пожар»/«Внимание», «Неисправность», «Отключение»;
      • ПУ-PL имеет входы для подключения сигнальных цепей, контроля состояния цепей управления, электропитания и вскрытия шкафа аппаратуры коммутации (ШАК);
      • ПУ обеспечивают полноценную работу в составе СПАС «СПРУТ-2», что позволяет управлять устройствами как по сигналам от шлейфов любых приборов управления ПУ/ПУМ, так и по сигналам от зон любых приборов сигнализации «СПРУТ-2» (объединение адресно-аналоговых извещателей в зоны в ПАС300) и групп приборов индикации ЦПИ (объединение шлейфов ПУ/ПУМ и зон ПАС300 в группы в ЦПИ), входящих в состав «СПРУТ-2»;
      • Встроенные часы реального времени и энергонезависимая память позволяют хранить запрограммированные параметры ПУ-PL и протокол событий (до 1024 событий) с описанием события, времени и даты, когда данное событие произошло;
      • Текущее состояние ПУ-PL индицируется при помощи встроенных: ЖК-дисплея (20х4 символа) с подсветкой, шести светодиодов и звукового пезоизлучателя;
      • Удобный режим программирования через меню при помощи клавиш на лицевой панели или при помощи программы ПРО (требуется прибор интеграции ПИН);
      • ПУ-PL сохраняет алгоритм работы и не сбрасывает сформированные сигналы при пропадании напряжения питания на время до 10 секунд;
      • Для защиты системы предусмотрено разграничение прав доступа при помощи паролей. ПУ-PL поддерживает до 10 паролей и трех уровней доступа;
      • ПУ-PL может подключаться как к питающей сети 220 В переменного тока, так и к источнику постоянного тока с номинальным напряжением 12-24 В или к обоим источникам одновременно. При подключении ПУ-PL к сети 220 В переменного тока ПУ-PL может обеспечивать электропитанием ПР-10.5;
      • Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.

      * На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

      Технические характеристики
      Интерфейс RS-485 Максимальное количество в сети 32
      Скорость обмена 9600 бит/сек
      Дублирование есть
      Гальваническая развязка есть
      Интерфейс RS-PR Максимальное количество ПР-10.5 в сети 2 (10+10 шлейфов и 5+5 устройств)
      Скорость обмена 9600 бит/сек
      Входы контроля ШАК электропитания 2
      цепей управления 1
      вскрытия шкафа 1
      Сигнализация и индикация световая, звуковая, ЖКИ символьный
      Выходы "сухой контакт" 3 реле: ~125 В/0,5 А; =30 В/1,0 А
      Встроенные часы реального времени есть
      Энергозависимая память 1024 события
      Ограничение доступа пользователей 2  пароля/3 уровня доступа
      Программирование параметров c лицевой панели/по сети RS-485
      Электропитание 1 ~180÷264 В, 47÷63 Гц (≤2,0 ВА) *
      Электропитание 2 =11÷28,5 В (≤ 1,5 Вт)
      Выход электропитания для ПР-10.5 24 В (≤16 Вт) при питании от 220 В
      Средний срок службы не менее 10 лет
      Диапазон рабочих температур от -10°C до +55°C
      Допустимая относительная влажность до 93% при 40°C
      Степень защиты оболочки IP54
      Климатическое исполнение УХЛ 3.1.
      Масса не более 1 кг
      Габариты, мм (ширина х высота х глубина) 278х194х42

      *При питании панелей от выхода «OUT +24V» ПУ-PL потребляемая мощность по электровводу переменного тока может достигать 16ВА.
      Паспорта
      Структура СПАС «Спрут-2»
      309,5 Кб
      Гарантийные обязательства Плазма-Т
      218,9 Кб
      Паспорт ПУ-PL (СПАС)
      172,2 Кб
      Руководства по эксплуатации
      Руководство по эксплуатации ПУ-PL (СПАС)
      926,2 Кб
      Схемы подключения
      Схема подключения ПУ-PL
      357,3 Кб
      Сертификаты
      Сертификат "Спрут-2" ТР ЕАЭС 043/2017
      517,6 Кб
      Программное обеспечение
      Программа программирования и отображения ПРО v6
      37,1 Мб
      Программа программирования и отображения ПРО v7
      38,3 Мб
      Проекты
      Заготовка проекта по автоматизации установки водяного пожаротушения (Каскадный пуск 3-х и более насосов).
      8,5 Мб
      Насосная станция водяного пожаротушения Спрут-НС в блок-боксе
      7,1 Мб
      Насосная станция пенного пожаротушения Спрут-НС в блок-боксе
      2 Мб
      Заготовка проекта по автоматизации установки водяного пожаротушения (Офисная надземная часть и автостоянка)
      14,6 Мб
      Заготовка проекта по автоматизации установки водяного пожаротушения (Офисное здание)
      7,2 Мб
      Рекомендации
      Рекомендации по подключению модулей грозозащиты в цепи RS-485
      260,4 Кб
      Рекомендации по подключению повторителя RS-485
      256,5 Кб
      Рекомендации по подключению приборов по волоконно-оптической линии
      500,9 Кб
      Рекомендации по подключению приборов по радиоканалу
      573,9 Кб
      Инструкции
      Инструкция к программе программирования и отображения ПРО v6
      2 Мб
      Инструкция к программе программирования и отображения ПРО v7
      1006,3 Кб
      Письма
      Письмо "О ручном пуске системы противодымной защиты"
      723,7 Кб
      Письмо "О табло "Выход"
      906,1 Кб
      Письмо "О трактовке СП6 п 4.10"
      0 байт
      Письмо "О электропитании приборов и модулей"
      384,8 Кб
      Ответ ФГБУ ВНИИПО МЧС России (о сертификации автоматики ВПВ)
      153,6 Кб
      Письмо о сроке службы и замене изделий
      243,4 Кб
      Информационное письмо «Плазма-Т»
      345,9 Кб
      Каталог
      Каталог Продукция компании "Плазма-Т"
      9,8 Мб
      Каталог Система пожарной автоматики и сигнализации "Спрут-2"
      12,6 Мб
      Презентации
      Презентация обзорная «С300»
      2,8 Мб
      Презентация обзорная компании «Плазма-Т»
      7,6 Мб
      Прайс
      Прайс-лист Плазма-Т
      379,4 Кб
      Поиск документов
      Назад к списку
      • Пожарная сигнализация
        • Панели адресные
        • Извещатели пожарные адресно-аналоговые
          • Извещатели дымовые точечные
          • Извещатели дымовые линейные
          • Извещатели тепловые точечные
          • Извещатели тепловые линейные
          • Извещатели ручные
        • Устройства дистанционного пуска адресные
        • Оповещатели пожарные адресные
        • Модули контроля и управления
        • Шкафы управления адресные
        • Датчики технологические адресные
        • Источники бесперебойного питания адресные
        • Аксессуары
      • Пожарная автоматика
        • Панели, модули контроля и управления
        • Шкафы управления
        • Панели индикации
        • Преобразователи интерфейса
        • Приборы и модули контроля
        • Диспетчеризация и ПО
      • Установки водяного и пенного пожаротушения
        • Установки водяного пожаротушения
        • Установка пенного пожаротушения
        • Установка узлов управления
        • Установки повышения давления (ХВС + ВПВ)
        • Блочно-модульные сооружения
      • Компоненты установок
        • Насосные агрегаты «Плазма-Тек»
        • Шкафы управления для систем пожаротушения
        • Шкафы управления для систем ХВС и ХВС+ВПВ
        • Сигнализаторы давления
        • Датчики контроля положения
      Подписывайтесь
      на новости и акции
      Компания
      О компании
      Наше производство
      Кейсы
      Контакты
      Новости и мероприятия
      Новости
      Мероприятия
      Каталог
      Пожарная сигнализация
      Пожарная автоматика
      Установки водяного и пенного пожаротушения
      Компоненты установок
      Прайс-лист
      Техническая поддержка
      Техническая поддержка
      Помощь в проектировании
      Документация
      Вопрос-ответ
      Конфигуратор
      +7 (800) 444-17-08
      +7 (800) 444-17-08
      +7 (499) 444-17-08
      E-mail
      info@plazma-t.ru
      Адрес
      111396, г. Москва, ул. Фрязевская, д. 10
      info@plazma-t.ru
      111396, г. Москва, ул. Фрязевская, д. 10
      © 2025 ООО «Плазма-Т»
      Политика обработки персональных данных
