Прибор интеграции


смотреть все изображения

ПИН

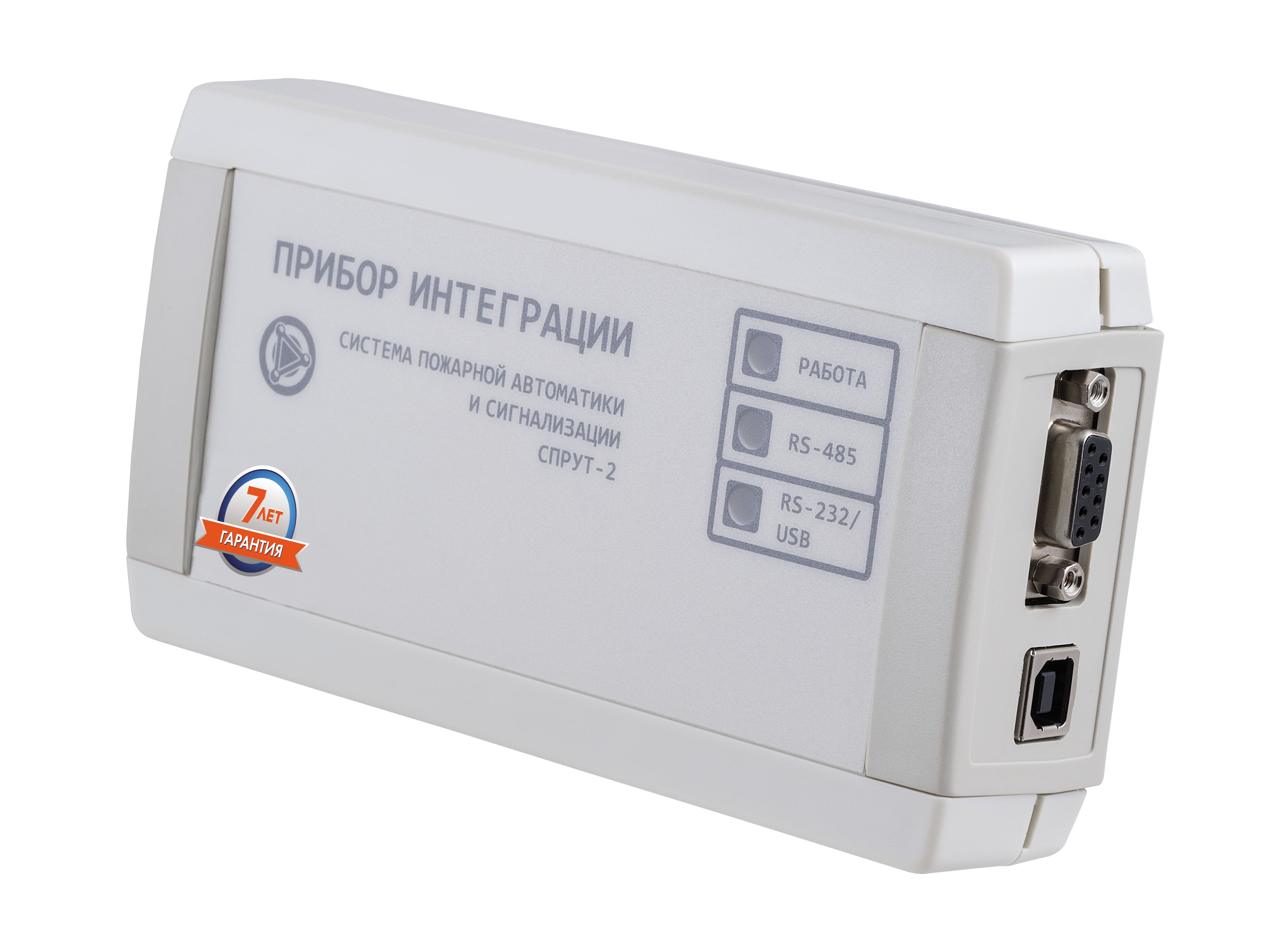

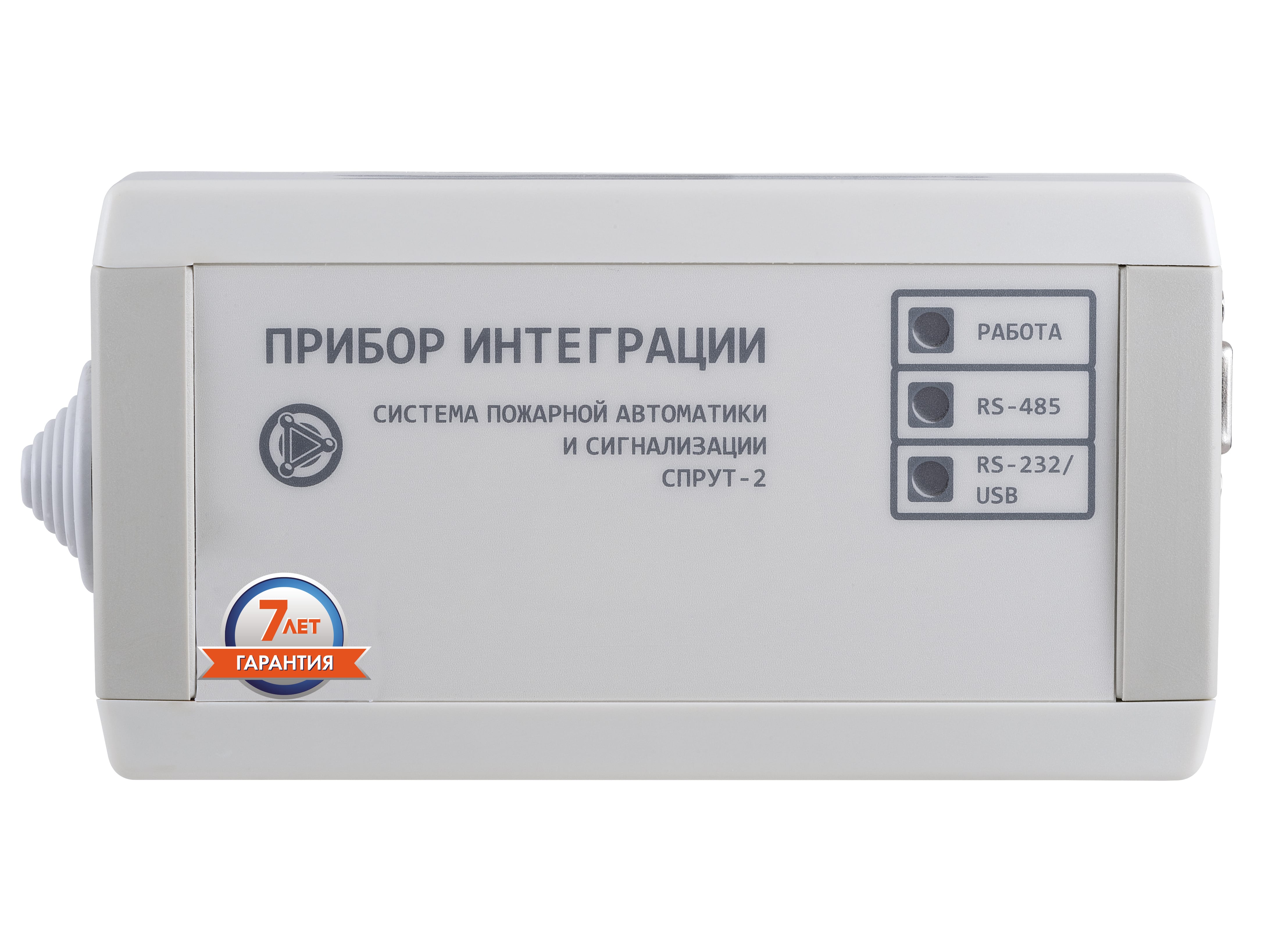

Прибор интеграции

ПИН предназначен для интеграции Системы пожарной автоматики и сигнализации «СПРУТ-2» с персональным компьютером или оборудованием сторонних производителей и обеспечивает работу с тремя интерфейсами:

  • USB,
  • RS-232,
  • RS-485.

ПИН обеспечивает полудуплексную работу с тремя интерфейсами USB, RS-232, RS-485 по схемам (USB — RS-485) или (RS-232 — RS-485).

Интерфейс RS-485 является гальванически изолированным и позволяет подключить до 4 приборов ПИН к одной Системе «СПРУТ-2».

Для работы с компьютером предусмотрена программа «Программирования и отображения» ПРО.

Электропитание ПИН обеспечивается от источника постоянного тока с номинальным напряжением 12-24 В или USB.

Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

Подробнее

Внимание! Если на компьютере установлен драйвер USB версии 6.7.5, то может наблюдаться нестабильная работа ПИН при подключении по шине USB. Рекомендуется использовать драйвер версии 6.7.0 и ниже.
Скачать драйвер USB версии 6.3 можно с нашего сайта (/zip/USB.exe) или воспользоваться драйвером, поставляемым вместе с программой ПРО.
Технические характеристики
Поддерживаемые интерфейсы RS-485 (протокол «Спрут-2») RS-232 (ModBus) USB (ModBus)
Максимальное количество ПИН в сети RS-485 4
Скорость обмена по интерфейсу RS-485 9600 бит/сек
Скорость обмена по интерфейсу RS-232/USB 19200 бит/сек
Сигнализация световая
Электропитание 1 =11÷30,5 В (≤ 0,8 Вт)
Электропитание 2 USB (≤ 0,8 Вт)
Программирование параметров через программу ПРО
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -10°C до +55°C
Допустимая относительная влажность до 93% при 40°C
Степень защиты оболочки IP40
Климатическое исполнение УХЛ 3.1.
Масса не более 0,20 кг
Габариты, мм (ШхВхГ) 154х84х38
