ШУВ-С300, Шкаф управления вентилятором исполнения С300

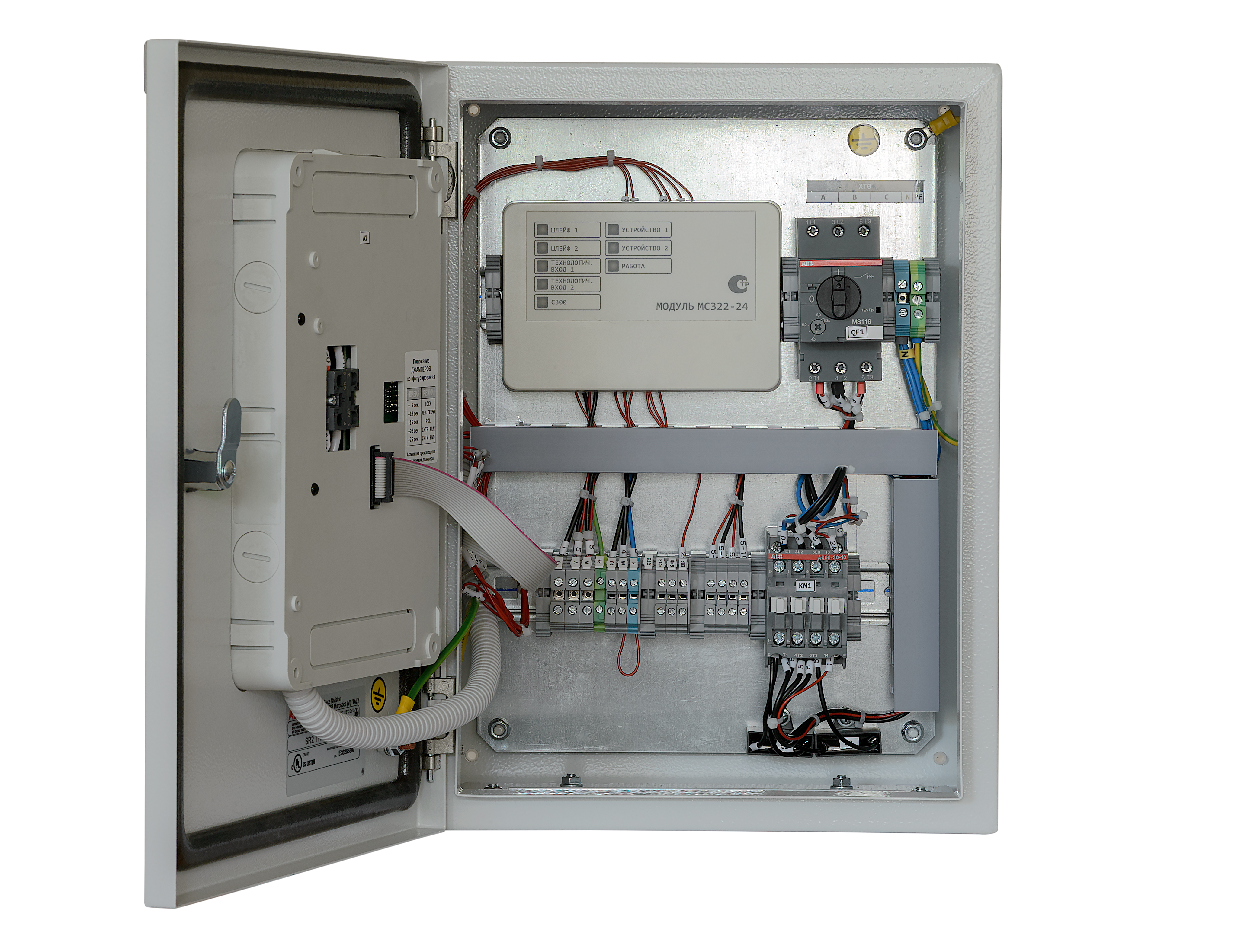

ШУВ-С300 предназначен для управления трехфазным электродвигателем приточного или вытяжного вентилятора системы противопожарной вентиляции от 0,37 до 90 кВт. Управление осуществляется посредством интегрированного модуля контроля и управления МС322-24, что позволяет использовать шкаф в составе Системы пожарной автоматики и сигнализации «СПРУТ-2», в частности - в составе адресно-аналоговой сигнализации «СПРУТ-2».
В ШУВ применены автоматические выключатели без тепловой защиты в соответствии с п.5.11 СП 6.13130.2021.
ШУВ-С300 выпускаются с различными способами пуска, а именно:
- ШУВ-С300 с прямым пуском предназначен для управления вентилятором мощностью от 0,37 до 90 кВт;
- ШУВ-С300 с мягким пуском предназначен для управления вентилятором мощностью от 1,5 до 90 кВт;
- ШУВ-С300 с преобразователем частоты (ПЧ) обеспечивает регулировку скорости вращения вентилятора по двум уставкам для безопасных зон с пребыванием маломобильных групп населения (МГН).
Мощность подключаемого вентилятора от 0,37 до 90 кВт.
Для всех ШУВ-С300 предусмотрена дополнительная опция управления электрическим нагревателем калорифера мощностью 4 – 45 кВт для подогрева приточного воздуха.
ШУВ-С300 соответствует требованиям ТР ЕАЭС 043/2017, СП 484.1311500.2020.Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.
* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.
ШУВ-С300 обеспечивает возможность работы в режимах ручного и автоматического управления.
ШУВ-С300 согласно ГОСТ 53325-2012 обеспечивает контроль исправности цепи подключения электродвигателя вентилятора.

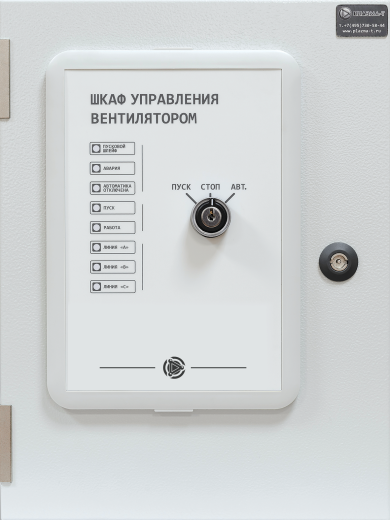

ШУВ-С300 обеспечивает отображение режимов «Электропитание», «Автоматика отключена», «Вентилятор включен», «Авария» на встроенных световых индикаторах.
ШУВ-С300 обеспечивает передачу состояний «Авария», «Автоматика отключена», «Вентилятор включен» на модуль управления.
Опция управления электрическим нагревателем предусматривает в комплекте с ШУВ-С300 поставку температурного датчика ТД-2.
Условное обозначение при заказе:ШУВ-С300/Р/П/IP/ЧЧ+ТЭН/РР, где:
- Р - рекомендуемая мощность электродвигателя вентилятора в кВт
- П - способ пуска электродвигателя
- М - наличие устройства плавного пуска (УПП)
- Ч - наличие преобразователя частоты (ПЧ)
- IP - степень защиты оболочки : IP31 или IP54
- ЧЧ - тип ПЧ для исполнения для исполнения Ч
- ТЭН - наличие функции управления электрическим канальным воздухонагревателем
- РР - рекомендуемая мощность воздухонагревателем в кВт
| Технические характеристики | |||
| Напряжение питания шкафа | при управлении трехфазным электродвигателем | ~380В, 50 Гц | |
| при управлении однофазным электродвигателем | ~220В, 50 Гц | ||
| Потребляемая мощность в дежурном режиме | до 5 ВА | ||
| Суммарная мощность воздухонагревателя при симметричном питании по трем фазам** | От 0,37 до 45 кВт | ||
| Автоматический контроль | наличия питания на электровводе и включенного состояния вводного автомата | формирование сигнала «Авария» при отсутствии питания хотя бы по одной из фаз электроввода или отключении вводного автомата | |
| силовых цепей до электродвигателя | до 3-х цепей на обрыв* | ||
| силовых цепей воздухонагревателя** | до 3-х цепей на обрыв* | ||
| времени пуска электродвигателя | от 5 до 75 сек | ||
| исправности всех шлейфов | на обрыв и КЗ* | ||
| Работы пусковой аппаратуры | есть | ||
| Сигнальные реле | Авария | «Сухие контакты». Отсутствие сигнала – контакт разомкнут Наличие сигнала – контакт замкнут | |
| Автоматика отключена | |||
| Вентилятор включен (Пуск) | |||
| Органы управления | Переключатель режима работы с ключом «Пуск»-«Стоп»-«Авт.» | «Местный пуск», «Отключение», «Автоматический пуск» | |
| Дополнительная индикация | «Авария» | Включение встроенных индикаторов при наличии сигнала на входах LED | |
| «Автоматика отключена» | |||
| Допустимая длина кабеля до датчика температуры от шкафа для исполнения ШУВ+ТЭН | до 200 метров | ||
| Средний срок службы | не менее 10 лет | ||
| Диапазон рабочих температур | от -10°C до +55°C | ||
| Допустимая относительная влажность | до 93% при 40°C | ||
| Степень защиты оболочки | IP54 | ||
| Климатическое исполнение | УХЛ 3.1 | ||
| Условия для шкафов с устройствами плавного (УПП) пуска и с преобразователями частоты (ПЧ) | Рабочая температура от 0 до +40°C. Высота над уровнем моря ≤ 1000 м. Для УПП не более 10 пусков в час. | ||
| Производитель аппаратуры коммутации | DEKraft или аналог | ||
* с возможностью отключения
** при наличии опции управления электрическим воздухонагревателем (+ТЭН)
