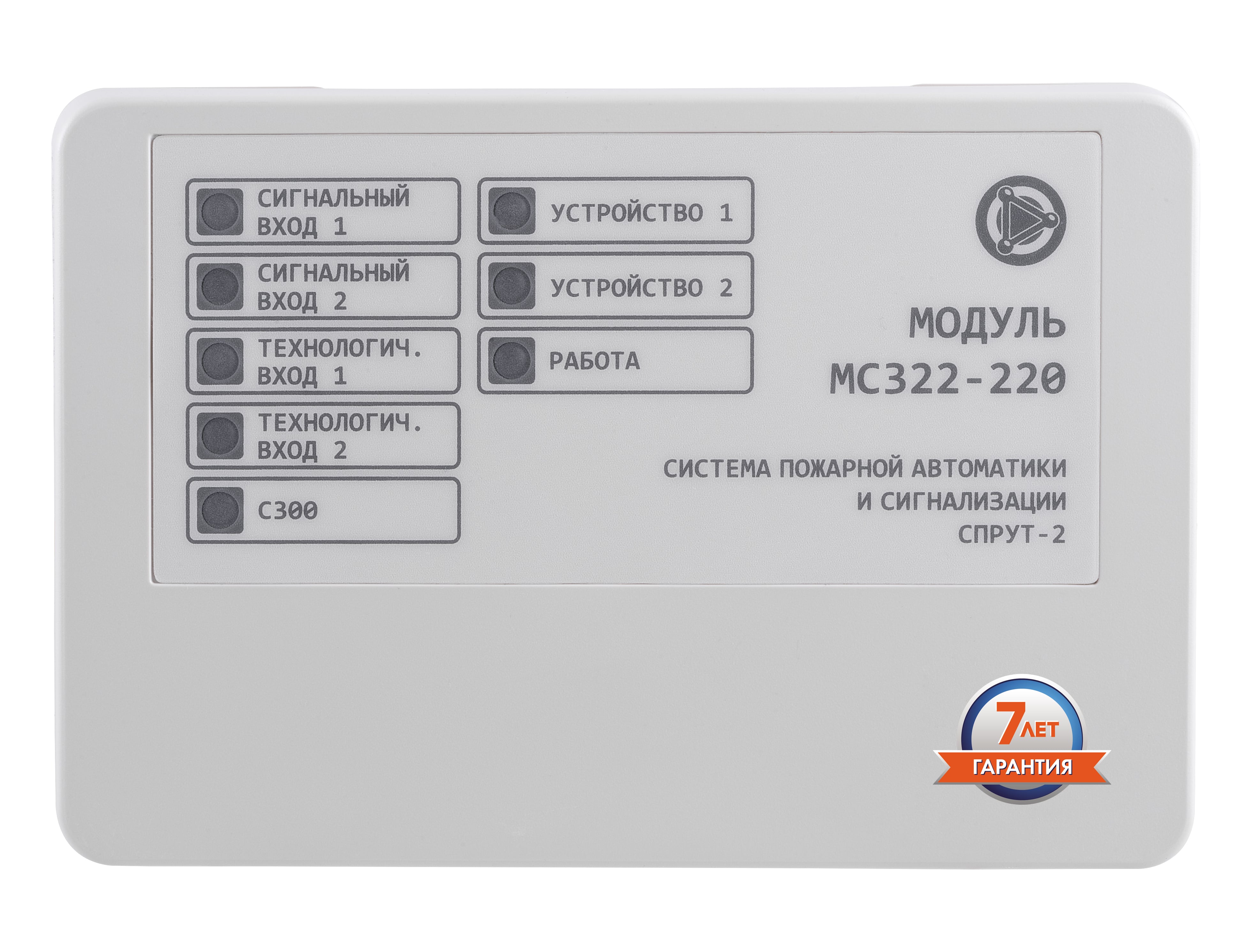

МС322-220 Модуль контроля и управления 4-канальный


смотреть все изображения

МС322-220
МС322-220 Модуль контроля и управления 4-канальный
 Модуль МС322-24 применяется в системах пожарной сигнализации и предназначен для:
  • контроля двух токопотребляющих шлейфов или типа “сухой контакт” (НЗК/НРК) с контролем на обрыв и КЗ (занимает два адреса) и двух технологических входов (не имеют адреса),
  • управления двумя нереверсивными устройствами или одним реверсивным устройством по командам от панели ПАС300 с контролем исправности цепей управления с питанием на 24 В DC.
Подробнее

Модуль МС322-24 обеспечивает:

  • контроль исправности на обрыв и короткое замыкание двух токопотребляющих пожарных шлейфов, двух нормально-замкнутых и/или нормально-разомкнутых входов типа «сухой контакт»;
  • подключение двух нереверсивных исполнительных устройств или одного реверсивного устройства питанием на 12-24 В с контролем исправности цепей управления на обрыв и короткое замыкание;
  • контроль состояния цепи может осуществляться как во включенном, так и в выключенном состоянии. Исходное состояние устройства, т.е. оповещателя (в дежурном режиме) выбирается программно в ПРО. Если в исходном состоянии выход включен, то МС322-24 контролирует цепь управления на обрыв и короткое замыкание;
  • встроенную самовосстанавливающуюся защиту от короткого замыкания, рассчитанную на ток 1,5 А .

Контроль работоспособности обеспечивается на программном уровне (постоянный опрос ПАС300).

Модуль занимает 4 адреса в адресном пространстве С300. Интерфейсная часть модуля питается от прибора ПАС300.

Электронное программирование адреса (заводская установка – 0).

Восемь встроенных трехцветных светодиодных индикаторов обеспечивают расширенную индикацию как состояний самого модуля (неисправность, дублирование адресов, нулевой адрес, нет в базе ПАС300 и т.д.), помимо состояний «Сработка» и «Дежурный режим», так и состояний подключенного оборудования, что значительно упрощает процессы настройки и обслуживания системы С300 в целом.

Предусмотрена возможность тестирования модуля при настройке и тестировании системы при помощи кнопки, находящейся внутри корпуса. При этом адрес модуля автоматически отобразится на Цифровых панелях индикации (ЦПИ-Light/Pro).

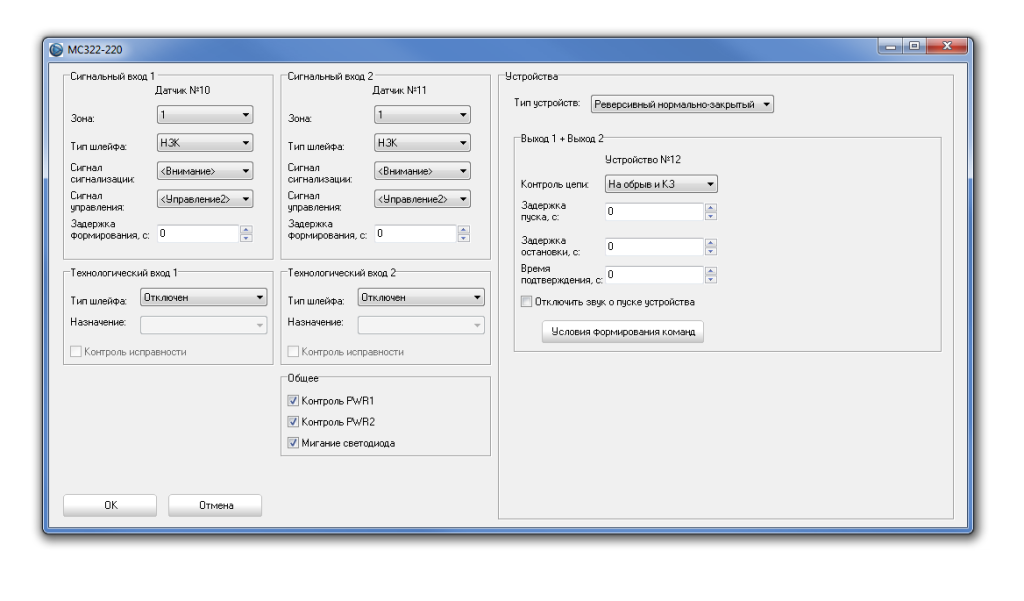

Программирование параметров модуля МС322-24 осуществляется при помощи программы ПРО.

Каждый адресный вход можно установить в любую из 40 зон контроля в ПАС300 (по умолчанию зона 1).

Помимо включения/отключения входа предусмотрена возможность выбора типа шлейфа (Пожарный тип 1, Пожарный тип 2, Пожарный тип 3, НЗК, НРК).

Типы пожарных шлейфов доступны только при использовании нереверсивных устройств.

Для шлейфов типа НЗК и НРК предусмотрена возможность программирования типа сигнала, который будет формироваться в системе С300 при срабатывании входа (Пожар1, Пожар2, Внимание, Авария, нет сигнала).

Для каждого нереверсивного устройства, помимо включения/отключения и возможности задания задержки пуска и остановки, предусмотрена возможность контролировать выход устройства на режим (поле «Адрес» подтверждающего датчика), а также опции по контролю цепи до устройства (контроль на обрыв, контроль на КЗ, контроль на обрыв и КЗ, не контролировать).

При выборе нереверсивного устройства имеется возможность выбрать исходное состояние выхода в дежурном режиме:

  • при выключенной инверсии выход выключен;
  • при включенной инверсии выход включен.


Для реверсивного устройства входы модуля используются только для контроля положения устройства или могут быть отключены. Тип шлейфа при этом может быть выбран только как НЗК и НРК с возможностью программирования типа сигнала, который будет формироваться в системе С300 при срабатывании входа (Пожар1, Пожар2, Внимание, Авария, нет сигнала).

Для реверсивного устройства, помимо возможности задания задержки пуска и остановки, предусмотрена возможность выбора дежурного состояния (Реверсивный нормально открытый, Реверсивный нормально закрытый), а также опции по контролю цепи до устройства (контроль на обрыв, контроль на КЗ, контроль на обрыв и КЗ, не контролировать).

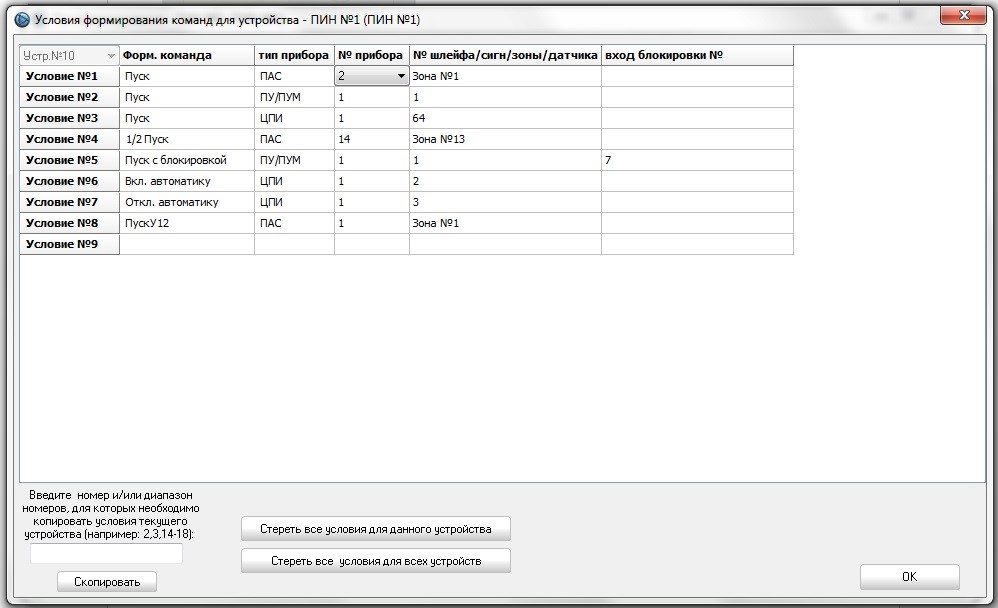

Для каждого устройства можно запрограммировать следующие команды:

  • «Пуск», «ПускУ12» – включение устройства по истечении времени задержки на пуск,
  • «½ Пуск» – включение устройства при поступлении двух и более команд «½ Пуск»,
  • «Пуск с блокировкой» – включение устройства, если отсутствует сигнал блокировки,
  • «Стоп» – выключение устройства по истечении времени задержки на останов,
  • «½ Стоп» – выключение устройства при поступлении двух и более команд «½ Стоп»,
  • «Отключить автоматику» – перевод устройства в режим «Автоматика устройства отключена»,
  • «Включить автоматику» – отключение режима «Автоматика устройства отключена».


В качестве условий для формирования команд может использоваться срабатывание:

  • В любой из 40 зон данной ПАС300 или любой из 24 панелей ПАС300, объединённых в сеть;
  • Любого шлейфа любого из панелей управления ПУ/ПУМ/ПУ-PL, объединённых в сеть;
  • В любой из 64 групп ЦПИ, в каждую из которых можно добавлять зоны ПАС300 и/или шлейфы ПУ/ПУМ/ПУ-PL.

Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

Технические характеристики
Сигнальные входы Количество 2
Напряжение входов 3,3 В
Контроль исправности на обрыв и короткое замыкание
Максимальная длина линии 100 м
Назначение входов формирование сигналов: - сигнализации (Пожар, Внимание, Авария) - управления (Управление1, Управление2)
Технологические входы Количество 2
Напряжение входов 3,3 В
Контроль исправности на обрыв и короткое замыкание
Максимальная длина линии 100 м
Назначение входов - авария питания; - авария устройства 1 или 2; - вкл/откл автоматику устройства 1 или 2; - ручной пуск/стоп устройства 1 или 2.
Устройства Количество управляемых устройств 2 независимых или 1 реверсивное
Напряжение для устройств равно напряжению электропитания модуля
Ток контроля нагрузки 1 мА
Максимальная мощность каждого выхода 100 ВА
Контроль исправности цепей на обрыв во всех состояниях и КЗ в дежурном режиме
Ток контроля исправности цепей не более 1,0 мА
Сопротивление цепи управления не более 300 Ом
Электропитание модуля 2 входа: ≈ 170 ÷ 245 В, 50/60 Гц, не более 2 ВА (собственное потребление модуля)
Интерфейс С300 Электропитание интерфейсной части от ПАС300 по интерфейсу С300
Напряжение интерфейса С300 от 11,5 до 28,0 В
Количество адресов в протоколе С300 4
Потребляемый ток от интерфейса не более 1,0 мА
Гальваническая развязка интерфейса есть
Изолятор короткого замыкания есть
Корпус Цвет корпуса светло-серый (RAL9002)
Масса, грамм не более 190
Габариты (ШхВхГ) 156х107х33 мм
Степень защиты оболочкой IP20
Крепление На саморезы или на DIN-рейку
Диапазон рабочих температур от -40 до +60°С
Допустимая относительная влажность до 93% при +40°С
Температура транспортировки и хранения от -50 до +50°С
Средний срок службы не менее 10 лет
Датчик вскрытия корпуса есть
