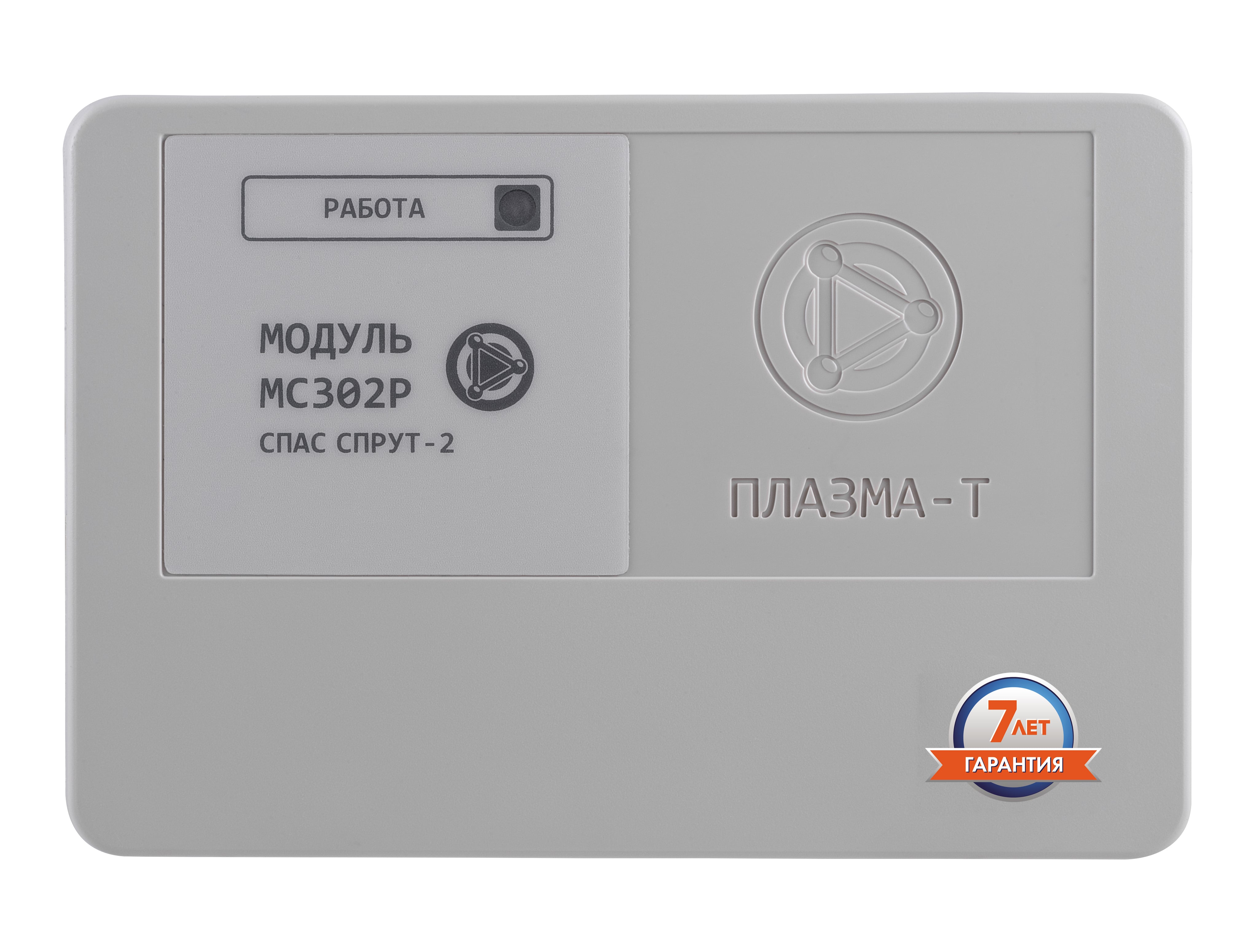

МС302Р Модуль управления 2-канальный


смотреть все изображения

МС302Р
МС302Р Модуль управления 2-канальный

Модуль МС302Р применяется в системах пожарной сигнализации и предназначен для управления двумя реле с выходами типа «сухой контакт» по сигналам от панели ПАС300 и любого прибора СПАС «СПРУТ-2».

МС302Р имеет встроенный трехцветный светодиодный индикатор.

Модуль имеет встроенный изолятор короткого замыкания в интерфейсе С300.

Подробнее

МС302Р обеспечивает управление двумя выходами типа «сухой контакт» по сигналам ПАС300.

Полный контроль работоспособности обеспечивается как на физическом уровне (функция самотестирования в модуле), так и на программном уровне (постоянный опрос ПАС300).

Модуль занимает 2 адреса в адресном пространстве С300 и питается от прибора ПАС300.

Электронное программирование адреса (0 – заводская установка).

Встроенный трехцветный светодиодный индикатор обеспечивают расширенную индикацию состояний модуля (неисправность, дублирование адресов, нулевой адрес, нет в базе ПАС300 и т.д.) помимо состояний «Сработка» и «Дежурный режим», что значительно упрощает процессы настройки и обслуживания системы С300 в целом.

Предусмотрена возможность тестирования модуля при настройке и тестировании системы при помощи кнопки, находящейся внутри корпуса МС302Р. При этом адрес модуля автоматически отобразится на Цифровых панелях индикации (ЦПИ-Light/Pro).

Программирование параметров МС302Р осуществляется при помощи программы ПРО.

Помимо возможности задания задержки пуска и остановки по каждому устройству (выходу) предусмотрена возможность контролировать выход устройства на режим (поле «Адрес» подтверждающего датчика).

Для каждого устройства можно запрограммировать не более 20 следующих команд:

  • «Пуск», «ПускУ12» – включение устройства по истечении времени задержки на пуск,
  • «½ Пуск» – включение устройства при поступлении двух и более команд «½ Пуск»,
  • «Пуск с блокировкой» – включение устройства, если отсутствует сигнал блокировки,
  • «Стоп» – выключение устройства по истечении времени задержки на останов,
  • «½ Стоп» – выключение устройства при поступлении двух и более команд «½ Стоп»,
  • «Отключить автоматику» – перевод устройства в режим «Автоматика устройства отключена»,
  • «Включить автоматику» – отключение режима «Автоматика устройства отключена».

В качестве условий для формирования команд может использоваться срабатывание:

  • В любой из 40 зон данной ПАС300 или любой из 24 панелей ПАС300, объединённых в сеть;
  • Любого шлейфа любого из максимум до 32 приборов управления ПУ/ПУМ, объединённых в сеть;
  • В любой из 64 групп ЦПИ, в каждую из которых можно добавлять зоны ПАС300 и/или шлейфы ПУ/ПУМ.

Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

Технические характеристики
Реле Количество управляемых реле 2
Параметры по постоянному току  30 В/2,0 A – 60 Вт
Параметры по переменному току 240 В/0,25 A – 60 ВА
Интерфейс С300 Электропитание от ПАС300 по интерфейсу С300
Количество адресов в протоколе С300 2
Напряжение интерфейса С300, В от 11,5 до 28,0
Потребляемый ток в дежурном режиме 1,0 мА
Изолятор короткого замыкания есть
Корпус Цвет корпуса светло-серый (RAL9002)
Масса, грамм 150
Габариты (ШхВхГ), мм 156х107х33
Степень защиты оболочкой IP20
Крепление На саморезы и/или на DIN-рейку
Диапазон рабочих температур, °С от -40 до +60
Допустимая относительная влажность до 93% при +40°С
Температура транспортировки и хранения, °С от -50 до +50
Средний срок службы не менее 10 лет
Датчик вскрытия корпуса есть
