ШУН, Шкаф управления насосом


смотреть все изображения

ШУН

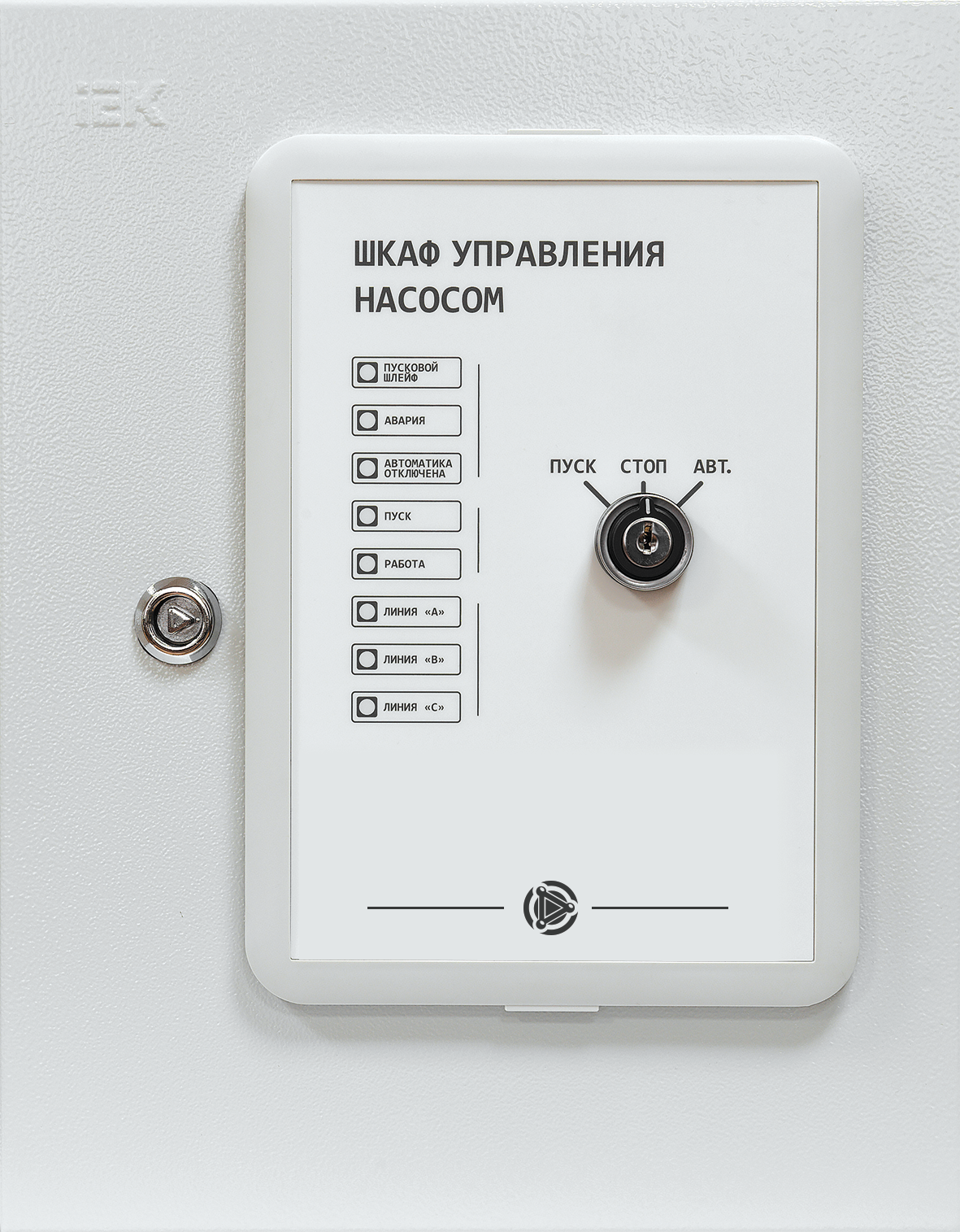

ШУН, Шкаф управления насосом

ШУН предназначен для управления одно/трехфазным электродвигателем насоса систем водяного, пенного пожаротушения и противопожарного водопровода в режиме «Местный пуск» с лицевой панели ШУН или по сигналам любого модуля управления в режиме «Автоматический пуск» с отображением состояния насоса при помощи световой индикации и с передачей сигналов состояния на модуль управления.

ШУН работает с любыми типами пожарных приборов управления и управляется как через выход типа «сухой контакт», так и через потенциальный выход 24 В/220 В.

Серия силовых шкафов ШУН рассчитана на различную мощность, а также предусматривает два способа пуска: прямой и мягкий (с использование устройства плавного пуска – УПП).

ШУН сертифицирован и соответствует требованиям ФЗ 123, ТР ЕАЭС 043/2017, СП 484.1311500.2020
Подробнее

Наличие встроенного источника питания на 24В.

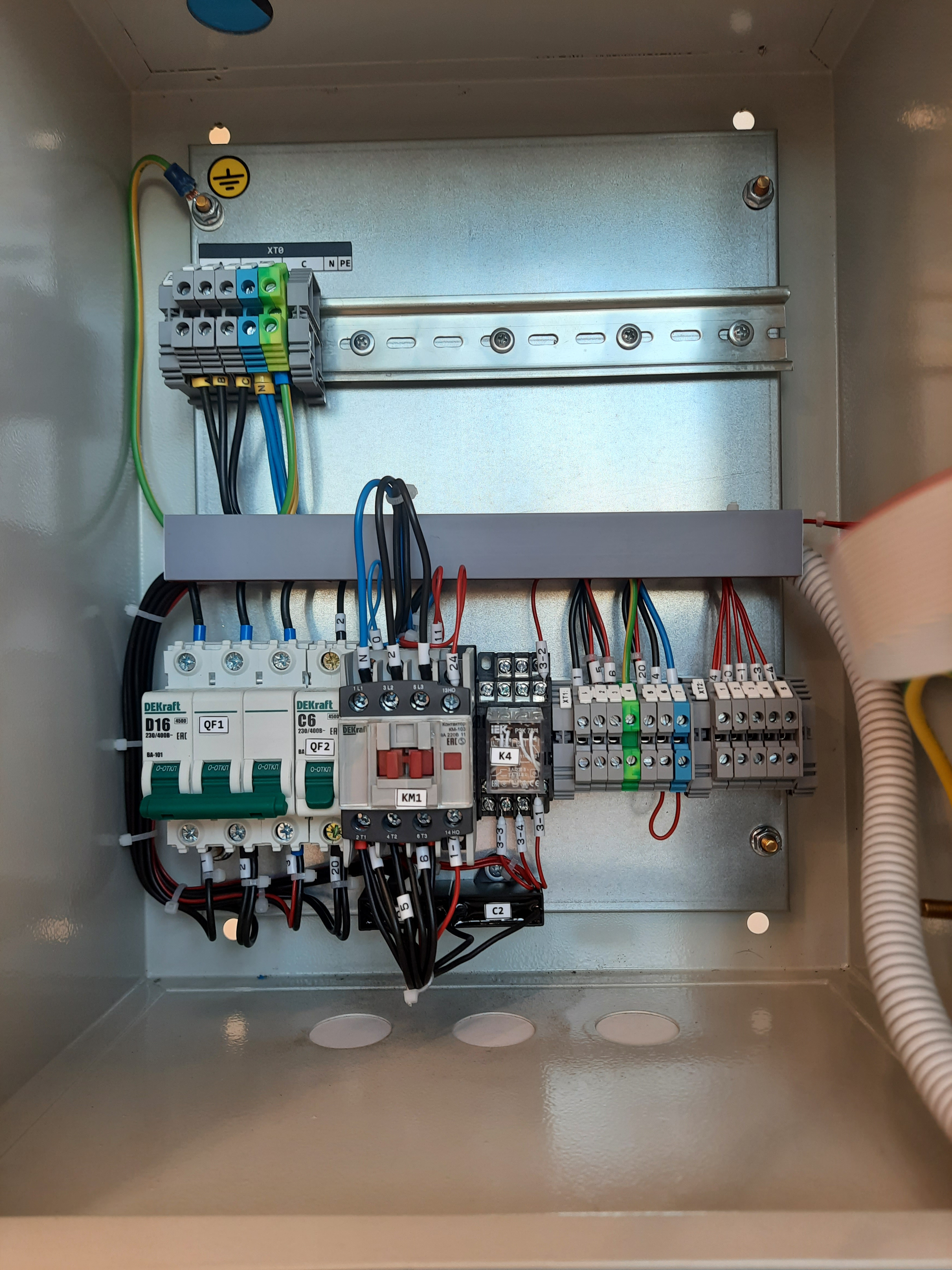

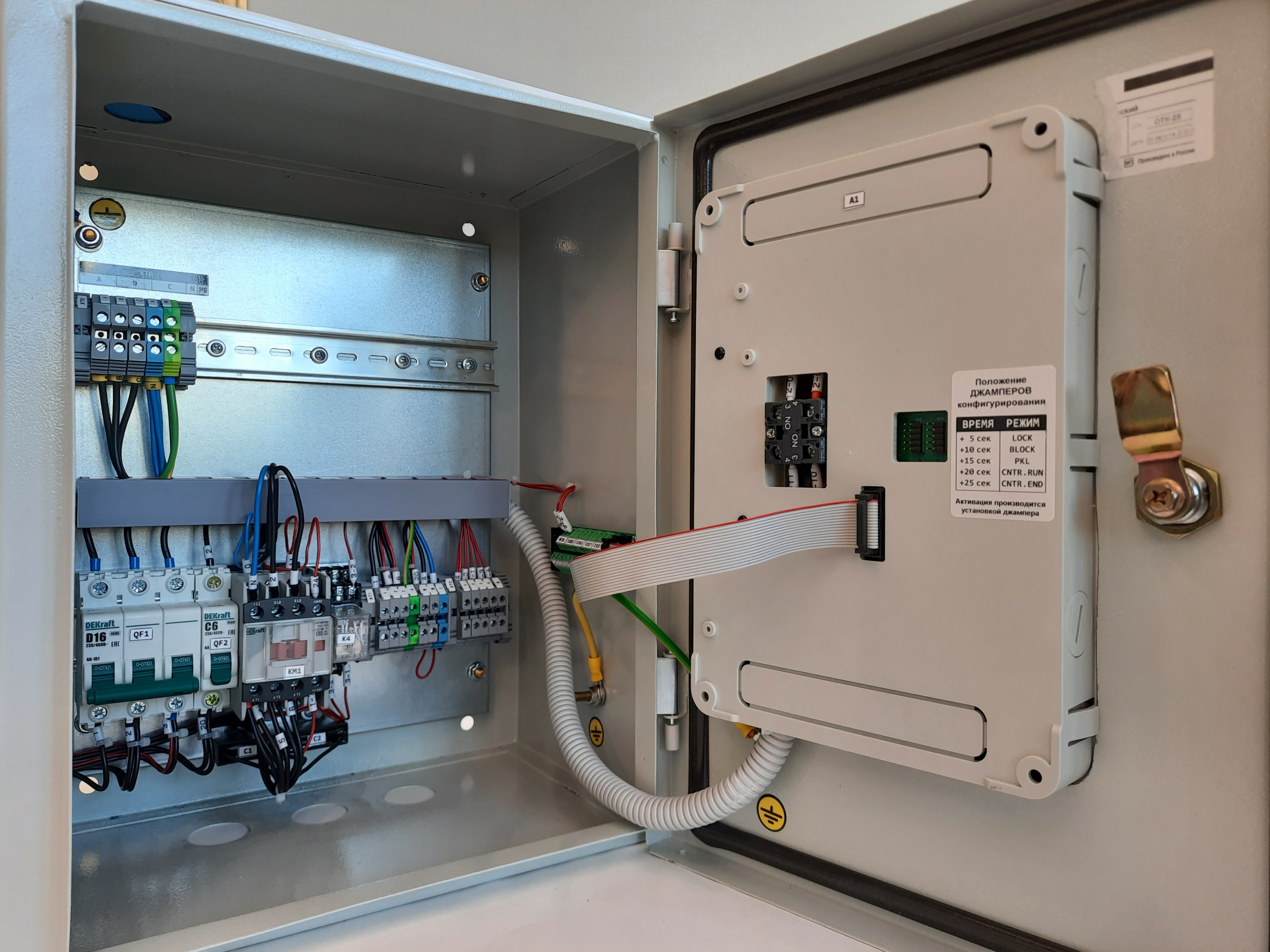

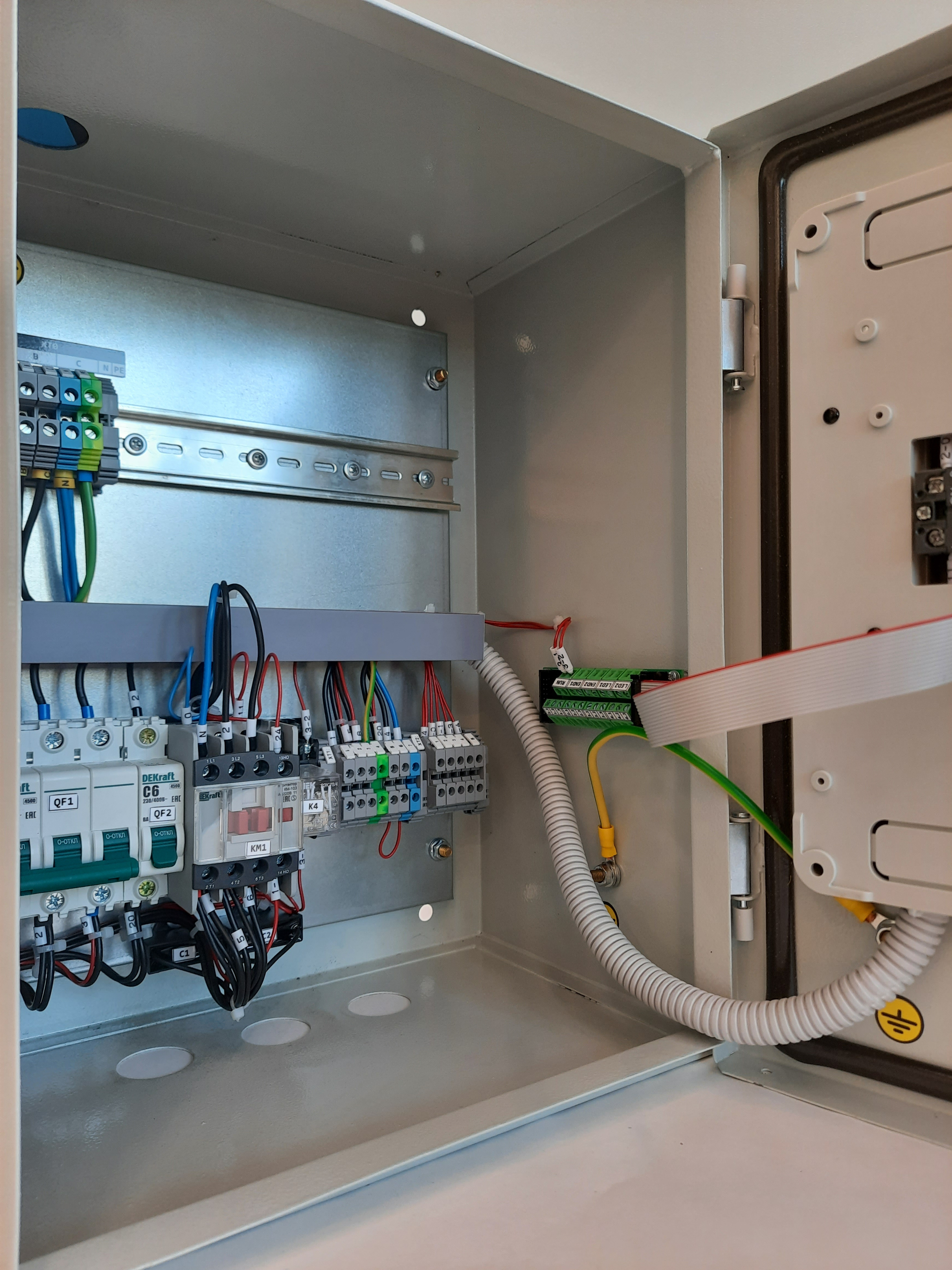

ШУН имеет пространство для монтажа модуля управления внутри шкафа.

Согласно ГОСТ 53325-2012 обеспечивает контроль исправности линий питания до электродвигателя насоса.

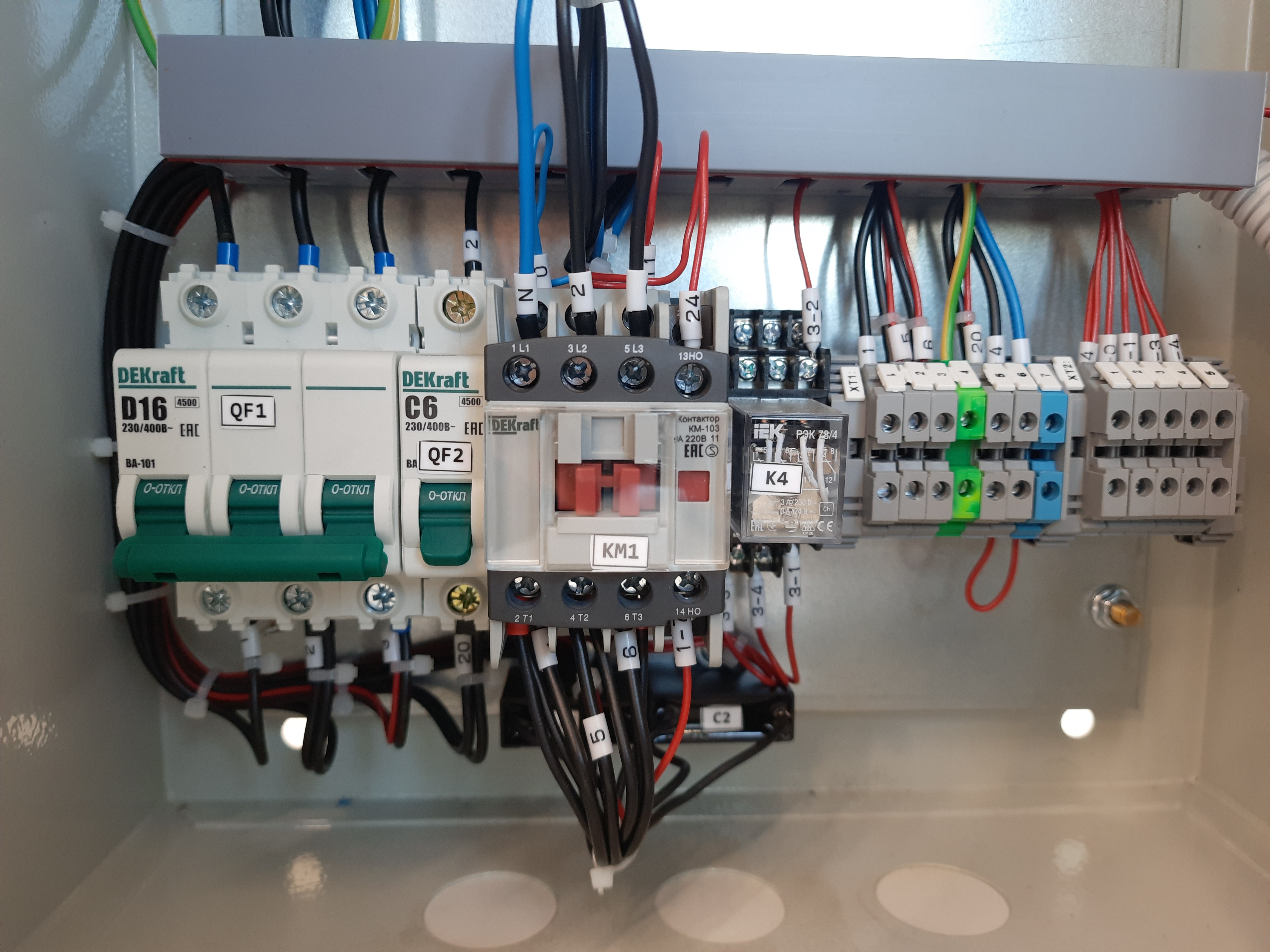

Аппаратура коммутации трех производителей: DEKraft, Schneider Electric, ABB (в зависимости от исполнения).

Степень защиты оболочки – IP31 или IP54 (в зависимости от исполнения).

Исполнения ШУН:

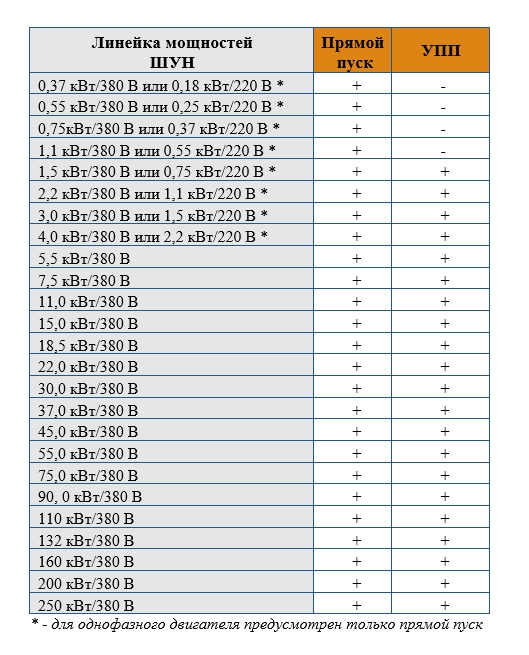

  • ШУН/х/IP31 – прямой пуск, комплектация DEK, IP31
  • ШУН/х/IP54 – прямой пуск, комплектация DEK, IP54
  • ШУН/х/IP54/SE – прямой пуск, комплектация SE, IP54
  • ШУН/х/IP54/ABB – прямой пуск, комплектация ABB, IP54
    • где х – мощность насосов (0,37 – 110 кВт).
  • ШУН/х/M/IP31 – мягкий пуск, комплектация DEK, IP31
  • ШУН/х/M/IP54 – мягкий пуск, комплектация DEK, IP54
  • ШУН/х/M/IP54/SE – мягкий пуск, комплектация SE, IP54
  • ШУН/х/M/IP54/ABB – мягкий пуск, комплектация ABB, IP54
    • где х – мощность насосов (5,5 – 250 кВт).
Технические характеристики
Напряжение питания шкафа при управлении трехфазным электродвигателем ~380В, 50 Гц
при управлении однофазным электродвигателем ~220В, 50 Гц
Потребляемая мощность в дежурном режиме до 5 ВА
Габариты места для установки модуля управления внутри шкафа (ВхШхГ) не менее 140х180х140 мм
Мощность электропитания модуля управления ±24В до 14,0 Вт
≈220В до 20 ВА
Суммарная мощность воздухонагревателя при симметричном питании по трем фазам** От 0,37 до 45 кВт
Автоматический контроль наличия питания на электровводе и включенного состояния вводного автомата формирование сигнала «Авария» при отсутствии питания хотя бы по одной из фаз электроввода или отключении вводного автомата
силовых цепей до электродвигателя до 3-х цепей на обрыв*

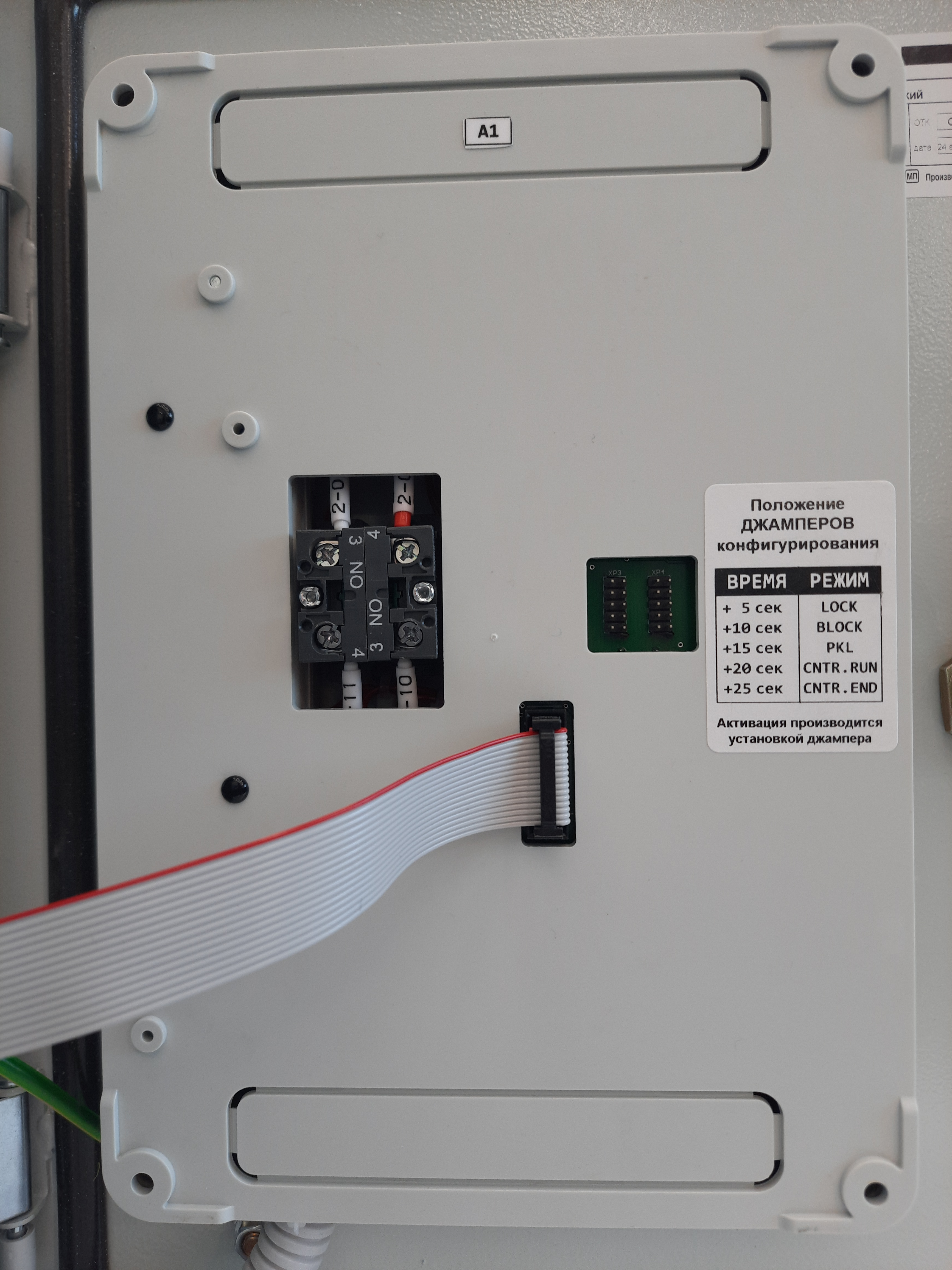

времени пуска насоса от 5 до 75 сек
исправности всех шлейфов на обрыв и КЗ*
работы пусковой аппаратуры есть
Сигнальные реле Авария «Сухие контакты». Отсутствие сигнала – контакт разомкнут Наличие сигнала – контакт замкнут
Автоматика отключена
Насос включен (Пуск)
Органы управления Переключатель режима работы с ключом «Пуск»-«Стоп»-«Авт.» «Местный пуск», «Отключение», «Автоматический пуск»
Дополнительная индикация «Авария» Включение встроенных индикаторов при наличии сигнала на входах LED
«Автоматика отключена»
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -10°C до +55°C
Допустимая относительная влажность до 93% при 40°C
Степень защиты оболочки IP31 или IP54
Климатическое исполнение УХЛ 3.1
Условия для шкафов с устройствами плавного (УПП) пуска Рабочая температура от 0 до +40°C. Высота над уровнем моря ≤ 1000 м. Для УПП не более 10 пусков в час.
Производитель аппаратуры коммутации DEKraft, ABB или Schneider Electric
